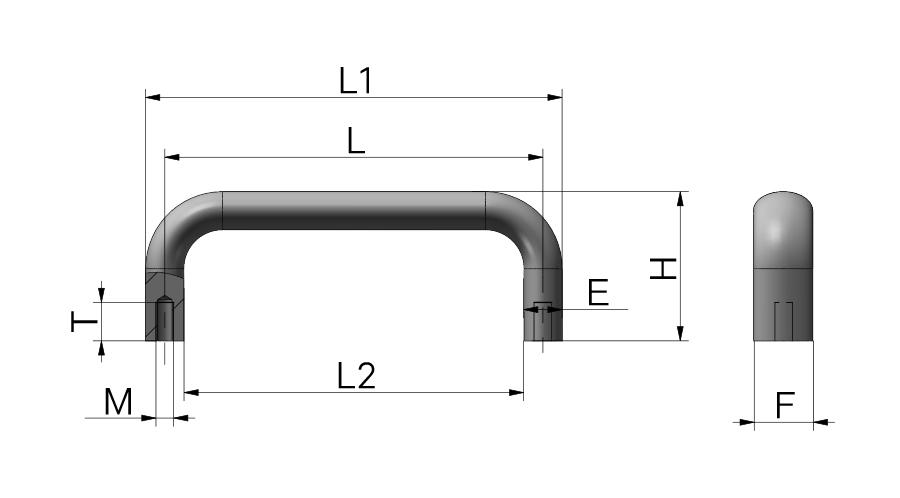

型号 | 材质 | 管身 | 重量(g) | 长度L | L1 | L2 | H | F | E | M | T | 3D图纸 | |||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
点击勾选 | 重置 | ||||||||||||||
L34-16-75-BK | 铝合金 | 黑色 | 34.7 | 75 | 83 | 67 | 38 | 16 | 8 | M5 | 12 | ||||
L34-16-75-SR | 铝合金 | 银白 | 34.8 | 75 | 83 | 67 | 38 | 16 | 8 | M5 | 12 | ||||
L34-16-150-BK | 铝合金 | 黑色 | 55 | 150 | 158 | 142 | 38 | 16 | 8 | M5 | 12 | ||||
L34-16-150-SR | 铝合金 | 银白 | 55 | 150 | 158 | 142 | 38 | 16 | 8 | M5 | 12 | ||||
L34-20-100-BK | 铝合金 | 黑色 | 88.8 | 100 | 113 | 87 | 47 | 20 | 13 | M6 | 15 | ||||
L34-20-100-BS | 铝合金 | 银白 | 89.5 | 100 | 113 | 87 | 47 | 20 | 13 | M6 | 15 | ||||
L34-20-120-BK | 铝合金 | 黑色 | 103.2 | 120 | 133 | 107 | 50.5 | 20 | 13 | M6 | 15 | ||||
L34-20-120-BS | 铝合金 | 银白 | 102.3 | 120 | 133 | 107 | 50.5 | 20 | 13 | M6 | 15 | ||||
L34-20-128-BK | 铝合金 | 黑色 | 110 | 128 | 141 | 115 | 50.5 | 20 | 13 | M6 | 15 | ||||
L34-20-128-BS | 铝合金 | 银白 | 110.01 | 128 | 141 | 115 | 50.5 | 20 | 13 | M6 | 15 | ||||
L34-20-128-SR | 铝合金 | 银白 | 109 | 128 | 141 | 115 | 50.5 | 20 | 13 | M6 | 15 | ||||
L34-20-160-BK | 铝合金 | 黑色 | 199.3 | 160 | 173 | 147 | 50.5 | 20 | 13 | M6 | 15 | ||||
L34-20-160-BS | 铝合金 | 银白 | 124.3 | 160 | 173 | 147 | 50.5 | 20 | 13 | M6 | 15 | ||||
L34-26-120-BK | 铝合金 | 黑色 | 167.4 | 120 | 137 | 103 | 57 | 26 | 17 | M8 | 15 | ||||
L34-26-120-SR | 铝合金 | 银白 | 172.32 | 120 | 137 | 103 | 57 | 26 | 17 | M8 | 15 | ||||
L34-26-160-BK | 铝合金 | 黑色 | 207.6 | 160 | 177 | 143 | 57 | 26 | 17 | M8 | 15 | ||||
L34-26-160-SR | 铝合金 | 银白 | 207.6 | 160 | 177 | 143 | 57 | 26 | 17 | M8 | 15 | ||||
L34-26-180-BK | 铝合金 | 黑色 | 227.5 | 180 | 197 | 163 | 57 | 26 | 17 | M8 | 15 | ||||
L34-26-180-SR | 铝合金 | 银白 | 228.9 | 180 | 197 | 163 | 57 | 26 | 17 | M8 | 15 | ||||
L34-26-300-BK | 铝合金 | 黑色 | 338.81 | 300 | 317 | 283 | 57 | 26 | 17 | M8 | 15 | ||||
L34-26-300-SR | 铝合金 | 银白 | 338.5 | 300 | 317 | 283 | 57 | 26 | 17 | M8 | 15 |
该手柄由铝制挤压成形
安装:带螺纹孔
