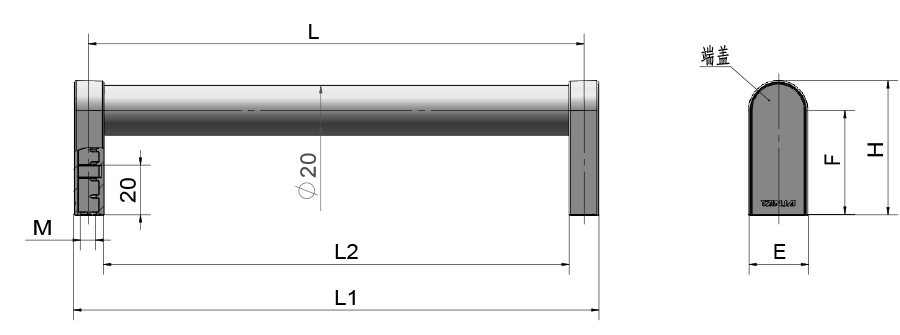

型号 | 材质 | 管身 | 支脚 | 盖板 | 重量(g) | 长度L | D | L1 | L2 | F | E | M | T | 3D图纸 | |||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
点击勾选 | 重置 | ||||||||||||||||
L11-D20-180-W | 铝合金 | 银白 | 银白 | 白色 | 71.2 | 180 | 20 | 192 | 168 | 42 | 24 | M5 | 14 | ||||
L11-D20-200-W | 铝合金 | 银白 | 银白 | 白色 | 71.99 | 200 | 20 | 212 | 188 | 42 | 24 | M5 | 14 | ||||
L11-D20-250-W | 铝合金 | 银白 | 银白 | 白色 | 88.99 | 250 | 20 | 262 | 238 | 42 | 24 | M5 | 14 | ||||
L11-D20-300-W | 铝合金 | 银白 | 银白 | 白色 | 100 | 300 | 20 | 312 | 288 | 42 | 24 | M5 | 14 | ||||
L11-D20-350-W | 铝合金 | 银白 | 银白 | 白色 | 103.41 | 350 | 20 | 362 | 338 | 42 | 24 | M5 | 14 | ||||
L11-D20-400-W | 铝合金 | 银白 | 银白 | 白色 | 116.99 | 400 | 20 | 412 | 388 | 42 | 24 | M5 | 14 | ||||
L11-D20-180-B | 铝合金 | 黑色 | 黑色 | 黄色 | 70.92 | 180 | 20 | 192 | 168 | 42 | 24 | M5 | 14 | ||||
L11-D20-200-B | 铝合金 | 黑色 | 黑色 | 黄色 | 71.99 | 200 | 20 | 212 | 188 | 42 | 24 | M5 | 14 | ||||
L11-D20-250-B | 铝合金 | 黑色 | 黑色 | 黄色 | 89 | 250 | 20 | 262 | 238 | 42 | 24 | M5 | 14 | ||||
L11-D20-300-B | 铝合金 | 黑色 | 黑色 | 黄色 | 102.04 | 300 | 20 | 312 | 288 | 42 | 24 | M5 | 14 | ||||
L11-D20-350-B | 铝合金 | 黑色 | 黑色 | 黄色 | 115 | 350 | 20 | 362 | 338 | 42 | 24 | M5 | 14 | ||||
L11-D20-400-B | 铝合金 | 黑色 | 黑色 | 黄色 | 126.99 | 400 | 20 | 412 | 388 | 42 | 24 | M5 | 14 | ||||
L11-D20-180-S | 铝合金 | 银白 | 黑色 | 黄色 | 65.7 | 180 | 20 | 192 | 168 | 42 | 24 | M5 | 14 | ||||
L11-D20-200-S | 铝合金 | 银白 | 黑色 | 黄色 | 74 | 200 | 20 | 212 | 188 | 42 | 24 | M5 | 14 | ||||
L11-D20-250-S | 铝合金 | 银白 | 黑色 | 黄色 | 88.99 | 250 | 20 | 262 | 238 | 42 | 24 | M5 | 14 | ||||
L11-D20-300-S | 铝合金 | 银白 | 黑色 | 黄色 | 101.01 | 300 | 20 | 312 | 288 | 42 | 24 | M5 | 14 | ||||
L11-D20-350-S | 铝合金 | 银白 | 黑色 | 黄色 | 103.51 | 350 | 20 | 362 | 338 | 42 | 24 | M5 | 14 | ||||
L11-D20-400-S | 铝合金 | 银白 | 黑色 | 黄色 | 116.99 | 400 | 20 | 412 | 388 | 42 | 24 | M5 | 14 |
管式手柄
W型:管身阳极氧化处理,银白色,亚光饰面;支脚银白色,亚光饰面
B型:管身黑色,支脚黑色,亚光饰面
S型:管身阳极氧化处理,银白色,亚光饰面;支脚黑色,亚光饰面
管端盖:聚酰胺(PA)
安装:支脚带螺纹盲孔
更多信息
