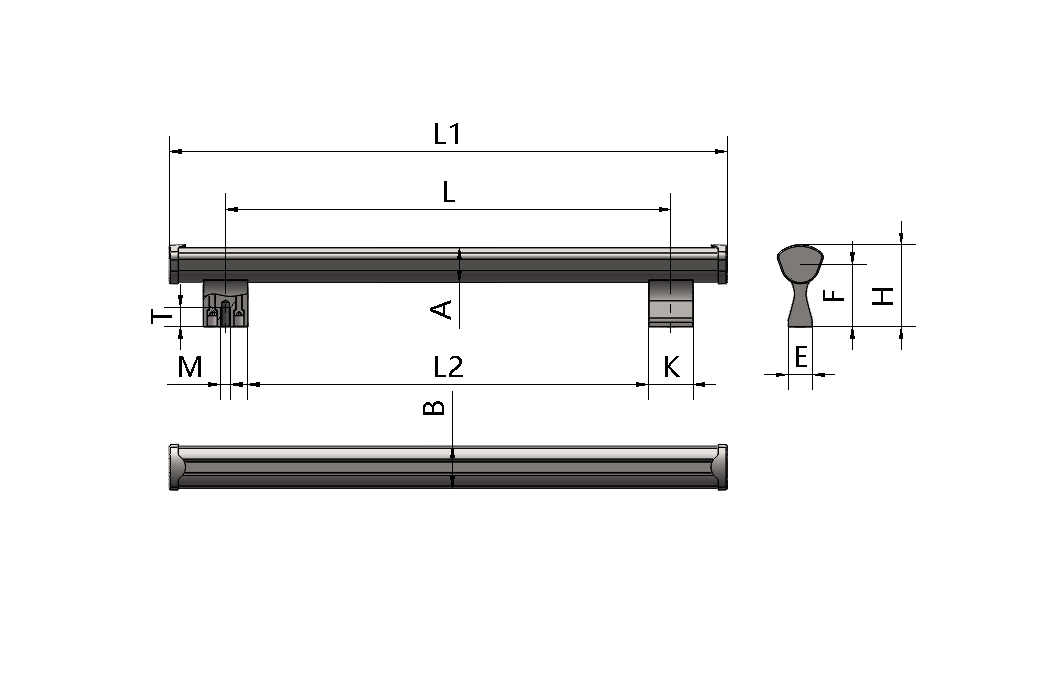

型号 | 材质 | 管身 | 支脚 | 重量(g) | L1 | L2 | F | E | T | K | A | B | 3D图纸 | 选购 | |||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
选取 | 重置 | 点击下载 | 点击勾选 | ||||||||||||||
L45-38-300-RD | 铝合金 | 红色 | 银白 | 1 | 400 | 260 | 56 | 22 | 17 | 40 | 31 | 38 | 下载 | ||||
L45-38-400-RD | 铝合金 | 红色 | 银白 | 451.81 | 500 | 360 | 56 | 22 | 17 | 40 | 31 | 38 | 下载 | ||||
L45-38-500-RD | 铝合金 | 红色 | 银白 | 1 | 600 | 460 | 56 | 22 | 17 | 40 | 31 | 38 | 下载 | ||||
L45-38-600-RD | 铝合金 | 红色 | 银白 | 1 | 700 | 560 | 56 | 22 | 17 | 40 | 31 | 38 | 下载 | ||||
L45-38-800-RD | 铝合金 | 红色 | 银白 | 1 | 900 | 760 | 56 | 22 | 17 | 40 | 31 | 38 | 下载 | ||||
L45-38-1000-RD | 铝合金 | 红色 | 银白 | 1 | 1100 | 960 | 56 | 22 | 17 | 40 | 31 | 38 | 下载 | ||||
L45-38-300-GY | 铝合金 | 灰色 | 银白 | 1 | 400 | 260 | 56 | 22 | 17 | 40 | 31 | 38 | 下载 | ||||
L45-38-400-GY | 铝合金 | 灰色 | 银白 | 451.87 | 500 | 360 | 56 | 22 | 17 | 40 | 31 | 38 | 下载 | ||||
L45-38-500-GY | 铝合金 | 灰色 | 银白 | 1 | 600 | 460 | 56 | 22 | 17 | 40 | 31 | 38 | 下载 | ||||
L45-38-600-GY | 铝合金 | 灰色 | 银白 | 1 | 700 | 560 | 56 | 22 | 17 | 40 | 31 | 38 | 下载 | ||||
L45-38-800-GY | 铝合金 | 灰色 | 银白 | 1 | 900 | 760 | 56 | 22 | 17 | 40 | 31 | 38 | 下载 | ||||
L45-38-1000-GY | 铝合金 | 灰色 | 银白 | 1 | 1100 | 960 | 56 | 22 | 17 | 40 | 31 | 38 | 下载 |

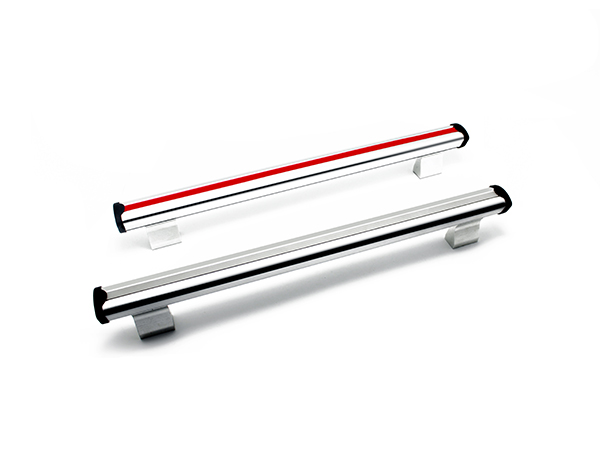

管式手柄
RD型:管身阳极氧化处理,银白色,亚光饰面;支脚银白色,亚光饰面;红色装饰条
GY型:管身阳极氧化处理,银白色,亚光饰面;支脚银白色,亚光饰面;银灰色装饰条
管身:硬质铝合金阳极氧化;支脚:硬质铝合金阳极氧化;管端盖:聚酰胺(PA)
安装:支脚带螺纹盲孔
